Как проверить совместимость мебельной фурнитуры с деталями корпуса?
Даже качественный механизм не будет работать правильно, если толщина плиты, размеры фасада или расположение отверстий расходятся с монтажной схемой. Несовместимость часто обнаруживается после присадки, когда изменить деталь уже сложно. Поэтому мебельная фурнитура подбирается до формирования рабочих чертежей и карты сверления. Сравнить петли, направляющие, подъемники, стяжки и другие комплектующие можно на https://viyar.ua/catalog/mebelnaya_furnitura/. В этой статье расскажем, на какие характеристики обращать внимание при выборе.
Какие параметры корпуса нужно знать?
Проверку начинают с толщины боковин, дна, полок и фасадов. Для корпусной мебели распространены плиты 16 и 18 мм, однако отдельные декоративные панели имеют фактическую толщину 18,3 или 18,6 мм. Эта разница влияет на длину крепежа, положение монтажных планок, размеры пазов и расчет внутренних деталей.
Для каждого механизма составляют карту исходных параметров:
- наружную и внутреннюю ширину корпуса;
- полезную глубину секции;
- толщину боковин, дна и фасада;
- материал деталей;
- массу и размеры фасада;
- тип наложения дверцы;
- толщину кромки;
- расположение полок и перегородок;
- требуемый угол открывания;
- расчетную нагрузку;
- артикул и серию фурнитуры.
Внутреннюю ширину рассчитывают после вычета боковин. Например, корпус шириной 600 мм из плиты 18 мм имеет внутренний размер 564 мм: 600 - 18 - 18 = 564 мм. От этого значения рассчитываются детали ящика, поперечины и внутреннее наполнение.
Кромка также входит в готовый размер детали. Если на две противоположные стороны нанесен материал толщиной 2 мм, общий габарит после обработки может измениться на 4 мм в зависимости от способа подготовки заготовки. Правило компенсации нужно уточнить до оформления порезки и крайкования.
Как проверить совместимость мебельных петель?

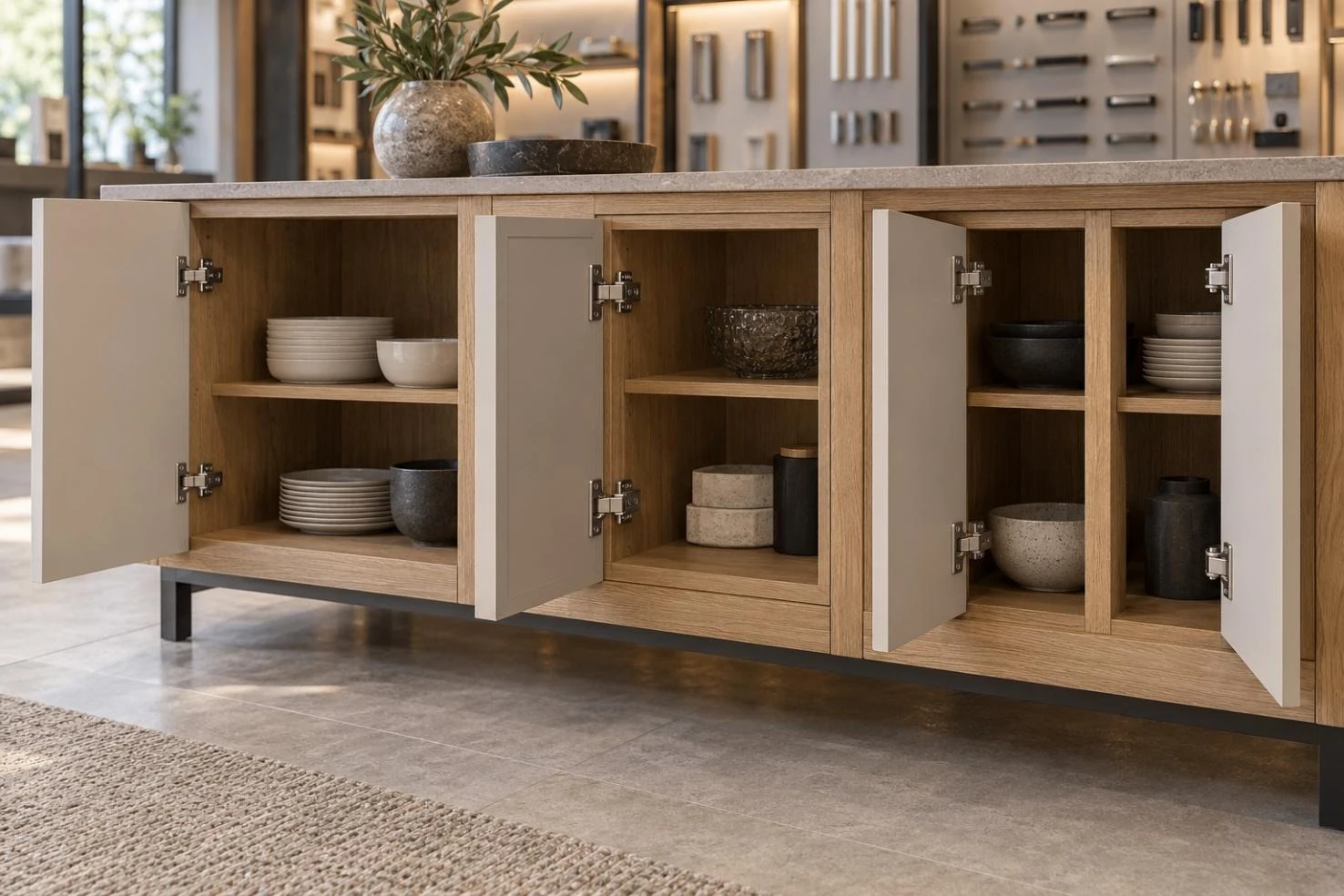

Сначала определяют тип фасада: накладной, полунакладной или вкладной. Затем проверяют толщину дверцы, диаметр и глубину чашки, расстояние от края фасада до отверстия и высоту монтажной планки. Эти параметры определяют положение дверцы относительно корпуса.
Чашка большинства четырехшарнирных петель имеет диаметр 35 мм. Ее глубина зависит от модели и может приближаться к 13 мм. В фасаде толщиной 16 мм после сверления остается около 3 мм материала, поэтому глубину присадки нельзя выбирать приблизительно.
Стандартная петля также может конфликтовать с толстым фасадом при открывании. Для дверок толщиной до 30-32 мм существуют специальные модели с измененной кинематикой. Отдельные петли Hettich Sensys для тонких фасадов рассчитаны на толщину 10-19 мм, а модели для толстых дверей работают с деталями толщиной 15-32 мм.
Количество петель определяют по высоте, ширине, массе и материалу фасада. Для широких дверей нагрузка на верхний узел возрастает из-за увеличения плеча силы. Производители предоставляют диаграммы, по которым выбирают количество и расположение петель для конкретной серии.

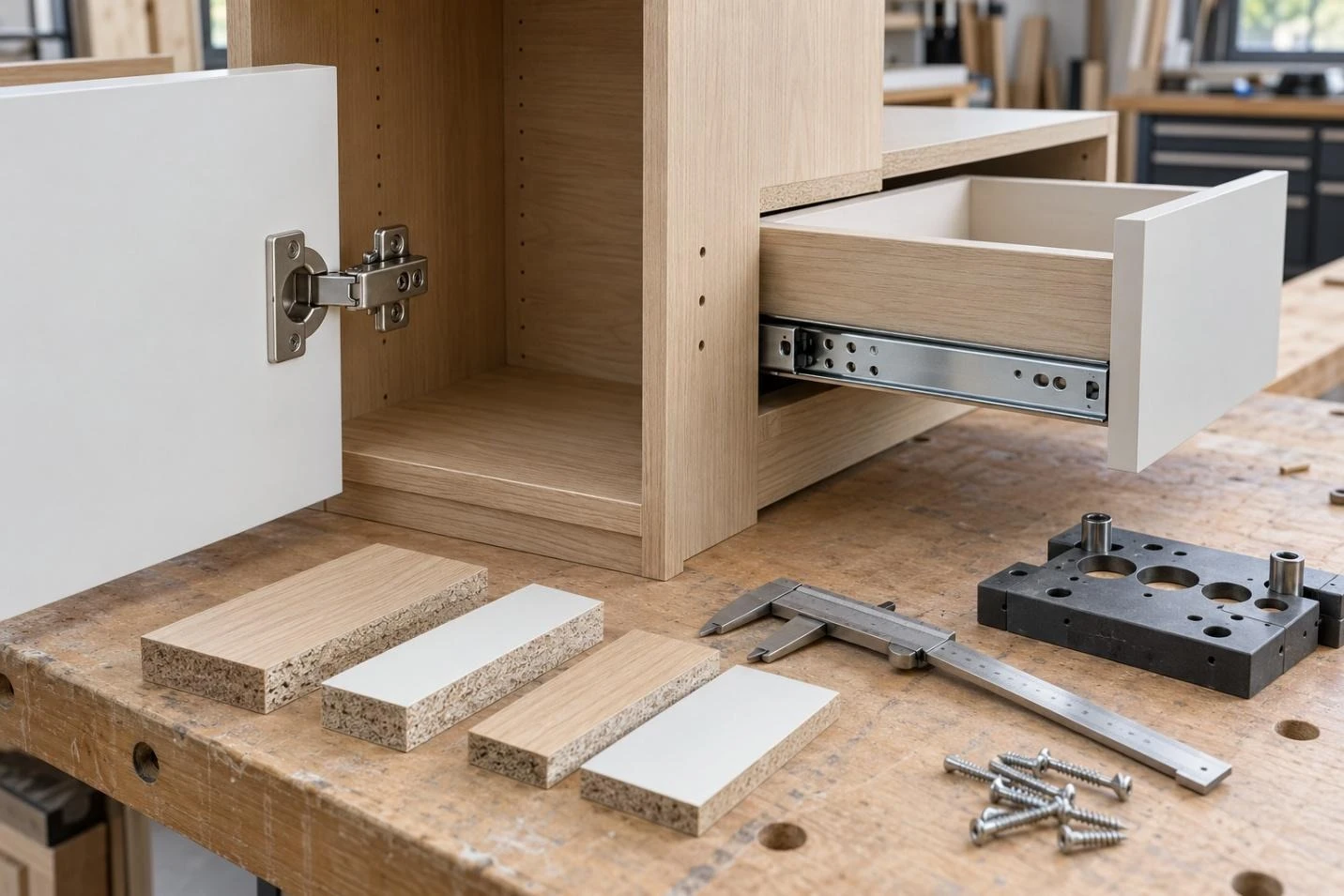

Как подобрать направляющие и систему ящиков?
Для направляющих проверяют номинальную длину и требуемую глубину корпуса. Механизм длиной 500 мм требует достаточного внутреннего пространства с учетом задней стенки, креплений и технологических зазоров. Если задняя стенка установлена в паз со смещением внутрь, полезная глубина секции уменьшается.
Размеры дна, задней стенки и фасада ящика рассчитывают по формулам конкретной системы. У роликовых, телескопических, скрытых направляющих и ящиков с металлическими боковинами разные боковые зазоры. Формулу из инструкции одной серии нельзя переносить на механизм другого производителя.
Допустимую нагрузку оценивают вместе с массой ящика. Если система рассчитана на 30 кг, часть этого значения занимает вес дна, боковин и фасада. Полезная нагрузка будет меньше номинальной на массу самой конструкции.
Как проверить подъемники и раздвижные механизмы?
Подъемная мебельная фурнитура подбирается по высоте корпуса и полной массе фасада с ручкой. Для ряда систем используют силовой коэффициент, который получают умножением высоты корпуса в миллиметрах на массу дверцы в килограммах. Полученное число должно попадать в рабочий диапазон механизма.
Для раздвижных дверей проверяют массу одного полотна, его толщину, ширину и высоту. Также учитывают тип опоры, количество роликов, размеры направляющих и допустимое соотношение сторон. Слишком узкий и высокий фасад может раскачиваться даже при соблюдении предельной массы.
Перед присадкой выполняют проверку коллизий. Открытый фасад не должен задевать потолок, стену, соседнюю ручку или выступающую столешницу. Выдвижной ящик должен проходить мимо петель и открытой дверцы соседнего модуля.
Чек-лист перед заказом фурнитуры
Окончательную проверку проводят по инструкции производителя и артикулу каждого компонента. Названия серий могут быть похожими, хотя монтажные размеры, ответные планки и крепления различаются. Все элементы комплекта заносят в спецификацию.
Перед заказом проверяют:
- соответствие артикула проектной схеме;
- допустимую толщину корпуса и фасада;
- размеры и глубину сверления;
- положение базовых отверстий;
- наличие правых и левых деталей;
- длину направляющих;
- рабочий диапазон подъемника;
- расчетную массу фасада или ящика;
- совместимость креплений и ответных планок;
- необходимость синхронизаторов, ограничителей и доводчиков;
- достаточное пространство для движения механизма;
- наличие всех элементов монтажного комплекта.
Полезно собрать один тестовый модуль до запуска большой партии. Такая проверка показывает, совпадает ли присадка, свободно ли движется механизм и хватает ли диапазона регулировки. Особенно актуален тест для нестандартных фасадов, новых серий фурнитуры и деталей из компакт-плиты.
В каталоге интернет-магазина «Вияр» мебельная фурнитура представлена с характеристиками, артикулами и вариантами применения. После выбора комплектующих координаты отверстий переносят в рабочие чертежи и производственное задание. Такой порядок позволяет выполнить присадку под конкретный механизм и избежать ручной доработки готового корпуса.
Совместимость подтверждается совпадением пяти групп параметров: размеров деталей, монтажной схемы, допустимой нагрузки, траектории движения и комплектации. Проверка этих данных до обработки плит сокращает риск повреждения фасадов и повторного изготовления деталей. Правильно подобранная мебельная фурнитура сохраняет расчетные зазоры и работает в пределах ресурса, заявленного производителем.
